一、产品[金属硬密封球阀 ]的详细资料：
产品名称：金属硬密封球阀
产品特点：法兰连接尺寸金属硬密封球阀,法兰连接尺寸球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。 1、采用特别设计的补偿性可动金属阀座结构，密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。

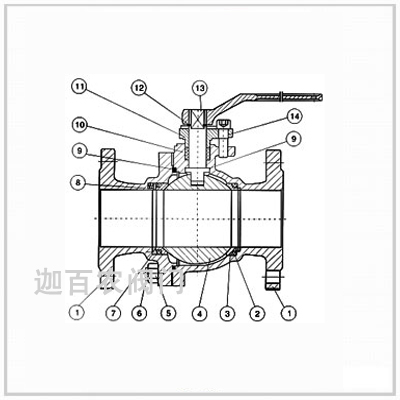

二、主要零件及材质：
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
GB |
ASTM |
GB |
ASTM |
|
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
|
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
三、主要性能规范：
|
压力等级 |
公称压力 |
磅级 |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
|
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
|
适用温度 |
-196~≤550℃ |
|
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 |
|
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|
结构长度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|
检验试验按 |
JB/T9092-99 API598 |
注：法兰石密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同。
订货须知：
一、①金属硬密封球阀产品名称与型号②金属硬密封球阀口径③金属硬密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定迦百农公司的金属硬密封球阀型号，请按金属硬密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的迦百农阀门专家为您审核把关。
